Optimierung der Leistung: Ein Leitfaden zu Radialwellendichtringen mit geringem Reibwert und Druckfestigkeit

Universell einsetzbar – kompromisslos dicht

Radialwellendichtring Typ A

Bauform Typ A

Die Dichtlippe ist der Einpressrichtung gleichgerichtet.

Anwendung: Normale, einfache Dichtstellen.

Einbauvorschrift

Einbauschritte

Massliste

PK Ausführung

Bestellangaben

  • Wellendichtring Typ A
  • Wellendurchmesser d1
  • Bohrungsdurchmesser d2
  • Breite des Wellendichtrings b1
  • Material Manschette
  • Material Stützteil
  • Einsatztemperatur
  • Druck (Standard bis 10 bar)
  • Umfangsgeschwindigkeit (bis 32 m/s)
Radialwellendichtring Typ B

Bauform Typ B

Die Dichtlippe ist der Einpressrichtung entgegengerichtet.

Anwendung: Normale, einfache Dichtstellen.

Einbauvorschrift

Einbauschritte

Massliste

PK Ausführung

Bestellangaben

  • Wellendichtring Typ B
  • Wellendurchmesser d1
  • Bohrungsdurchmesser d2
  • Breite des Wellendichtrings b1
  • Material Manschette
  • Material Stützteil
  • Einsatztemperatur
  • Druck (Standard bis 10 bar)
  • Umfangsgeschwindigkeit (bis 32 m/s)
Radialwellendichtring Typ AB

Bauform Typ AB

Die Dichtlippen sind der Einpressrichtung gleichgerichtet.

Anwendung: Abdichtung von Druckluft und Gasen, Abdichtung bei schwierigen, schmierfettarmen Dichtstellen.

Einbauvorschrift

Einbauschritte

Massliste

PK Ausführung

Bestellangaben

  • Wellendichtring Typ AB
  • Wellendurchmesser d1
  • Bohrungsdurchmesser d2
  • Breite des Wellendichtrings b1
  • Material Manschette
  • Material Stützteil
  • Einsatztemperatur
  • Druck (Standard bis 10 bar)
  • Umfangsgeschwindigkeit (bis 32 m/s)
Radialwellendichtring Typ AC

Bauform Typ AC

Die Dichtlippen sind der Einpressrichtung gleichgerichtet und entgegengerichtet.

Anwendung: Korrekte Trennung zweier Medien.

Einbauvorschrift

Einbauschritte

Massliste

PK Ausführung

Bestellangaben

  • Wellendichtring Typ AC
  • Wellendurchmesser d1
  • Bohrungsdurchmesser d2
  • Breite des Wellendichtrings b1
  • Material Manschette
  • Material Stützteil
  • Einsatztemperatur
  • Druck (Standard bis 10 bar)
  • Umfangsgeschwindigkeit (bis 32 m/s)

Schmale Baureihe einlippig oder zweilippig. Höchste Dichtleistung – auch bei engstem Bauraum

Radialwellendichtring Typ A-SF

Bauform Typ A-SF

Kann in beide Richtungen eingepresst werden.

Anwendung: Schmale Ausführung bei engen Einbauverhältnissen, für Drücke bis 15 bar.

Einbauvorschrift

Einbauschritte

Massliste

PK Ausführung

Bestellangaben

  • Wellendichtring Typ BC
  • Wellendurchmesser d1
  • Bohrungsdurchmesser d2
  • Breite des Wellendichtrings b1
  • Material Manschette
  • Material Stützteil
  • Einsatztemperatur
  • Druck (Standard bis 10 bar)
  • Umfangsgeschwindigkeit (bis 32 m/s)
Radialwellendichtring Typ B-SF

Bauform Typ B-SF

Kann in beide Richtungen eingepresst werden.

Anwendung: Schmale Ausführung bei engen Einbauverhältnissen, für Drücke bis 15 bar.

Einbauvorschrift

Einbauschritte

Massliste

PK Ausführung

Bestellangaben

  • Wellendichtring Typ B-SF
  • Wellendurchmesser d1
  • Bohrungsdurchmesser d2
  • Breite des Wellendichtrings b1
  • Material Manschette
  • Material Stützteil
  • Einsatztemperatur
  • Druck (Standard bis 10 bar)
  • Umfangsgeschwindigkeit (bis 32 m/s)
Radialwellendichtring Typ B-SF

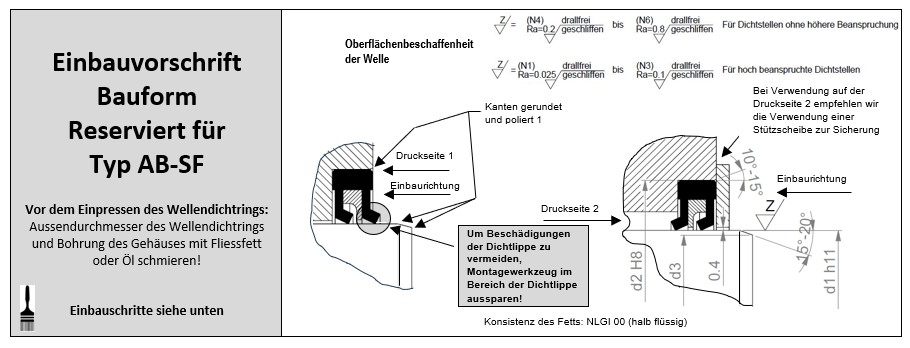

Bauform Typ AB-SF

Kann in beide Richtungen eingepresst werden.

Anwendung: Schmale Ausführung bei engen Einbauverhältnissen, für Drücke bis 15 bar.

Einbauvorschrift

Einbauschritte

Massliste

PK Ausführung

Bestellangaben

  • Wellendichtring Typ AB-SF
  • Wellendurchmesser d1
  • Bohrungsdurchmesser d2
  • Breite des Wellendichtrings b1
  • Material Manschette
  • Material Stützteil
  • Einsatztemperatur
  • Druck (Standard bis 10 bar)
  • Umfangsgeschwindigkeit (bis 32 m/s)
Radialwellendichtring Typ B-SF

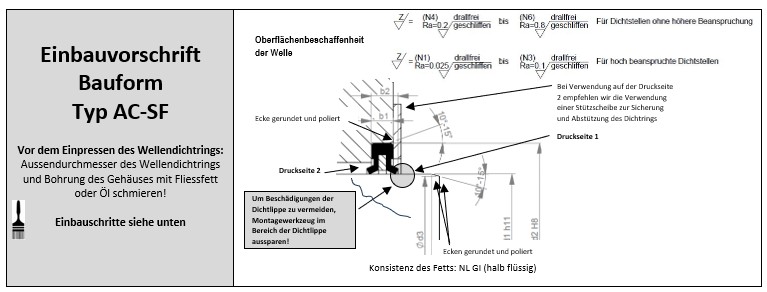

Bauform Typ AC-SF

Kann in beide Richtungen eingepresst werden.

Anwendung: Schmale Ausführung bei engen Einbauverhältnissen, für Drücke bis 15 bar.

Einbauvorschrift

Einbauschritte

Massliste

PK Ausführung

Bestellangaben

  • Wellendichtring Typ AC-SF
  • Wellendurchmesser d1
  • Bohrungsdurchmesser d2
  • Breite des Wellendichtrings b1
  • Material Manschette
  • Material Stützteil
  • Einsatztemperatur
  • Druck (Standard bis 10 bar)
  • Umfangsgeschwindigkeit (bis 32 m/s)

Kompakt gebaut – stark in anspruchsvollen Einbausituationen

Radialwellendichtring Typ B-SF

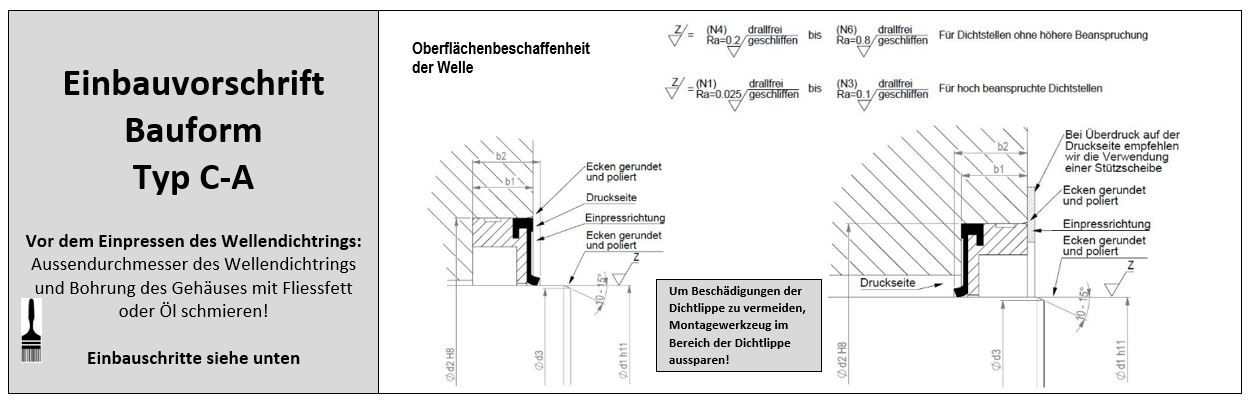

Bauform Typ C-A

Die Dichtlippe ist der Einpressrichtung gleichgerichtet.

Anwendung: Normale, einfache Dichtstellen.

Einbauvorschrift

Einbauschritte

Massliste

PK Ausführung

Bestellangaben

  • Wellendichtring Typ C-A
  • Wellendurchmesser d1
  • Bohrungsdurchmesser d2
  • Breite des Wellendichtrings b1
  • Material Manschette
  • Material Stützteil
  • Einsatztemperatur
  • Druck (Standard bis 10 bar)
  • Umfangsgeschwindigkeit (bis 32 m/s)
Radialwellendichtring Typ B-SF

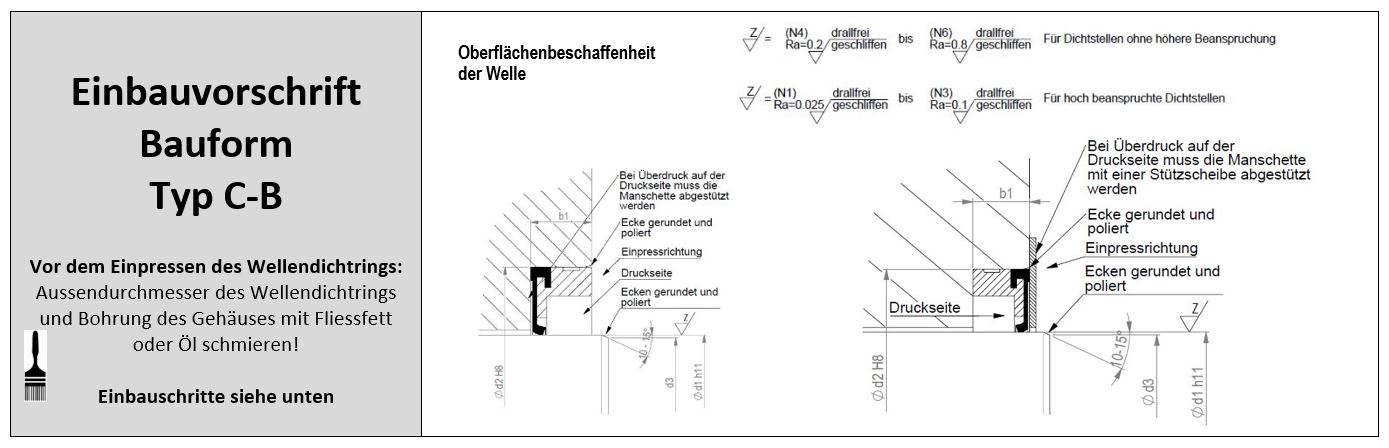

Bauform Typ C-B

Die Dichtlippe ist der Einpressrichtung entgegengerichtet.

Anwendung: Normale, einfache Dichtstellen.

Einbauvorschrift

Einbauschritte

Massliste

PK Ausführung

Bestellangaben

  • Wellendichtring Typ C-B
  • Wellendurchmesser d1
  • Bohrungsdurchmesser d2
  • Breite des Wellendichtrings b1
  • Material Manschette
  • Material Stützteil
  • Einsatztemperatur
  • Druck (Standard bis 10 bar)
  • Umfangsgeschwindigkeit (bis 32 m/s)
Radialwellendichtring Typ B-SF

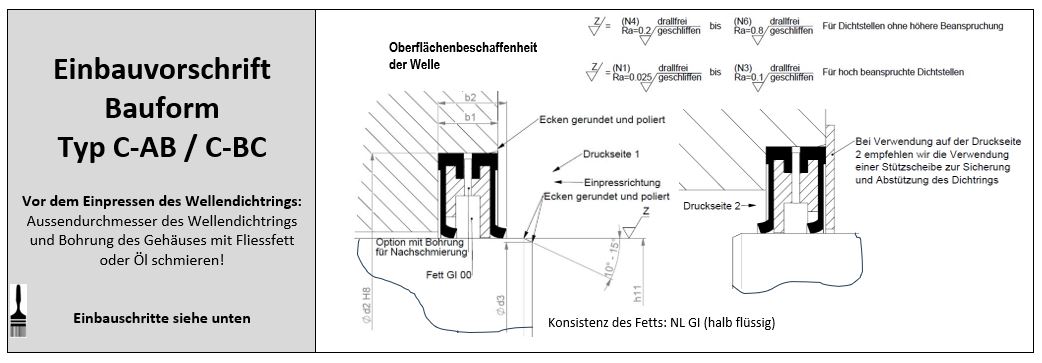

Bauform C-AB

Die Dichtlippen sind der Einpressrichtung entgegengerichtet.

Einpressbar von beiden Seiten.

Anwendung: Abdichtung von Druckluft und Gasen, Abdichtung bei schwierigen, schmierfettarmen Dichtstellen.

Einbauvorschrift

Einbauschritte

Massliste

PK Ausführung

Bestellangaben

  • Wellendichtring Typ C-AB
  • Wellendurchmesser d1
  • Bohrungsdurchmesser d2
  • Breite des Wellendichtrings b1
  • Material Manschette
  • Material Stützteil
  • Einsatztemperatur
  • Druck (Standard bis 10 bar)
  • Umfangsgeschwindigkeit (bis 32 m/s)
Radialwellendichtring Typ B-SF

Bauform Typ C-AC

Die Dichtlippen sind der Einpressrichtung gleichgerichtet und entgegengerichtet.

Anwendung: Korrekte Trennung zweier Medien.

Einbauvorschrift

Einbauschritte

Massliste

PK Ausführung

Bestellangaben

  • Wellendichtring Typ C-AC
  • Wellendurchmesser d1
  • Bohrungsdurchmesser d2
  • Breite des Wellendichtrings b1
  • Material Manschette
  • Material Stützteil
  • Einsatztemperatur
  • Druck (Standard bis 10 bar)
  • Umfangsgeschwindigkeit (bis 32 m/s)

Ersatz für Simmering DIN 3760 / Nabendichtung:
Präzision am Nabensitz – für dauerhaften Betrieb ohne Leckage

Radialwellendichtring Typ A

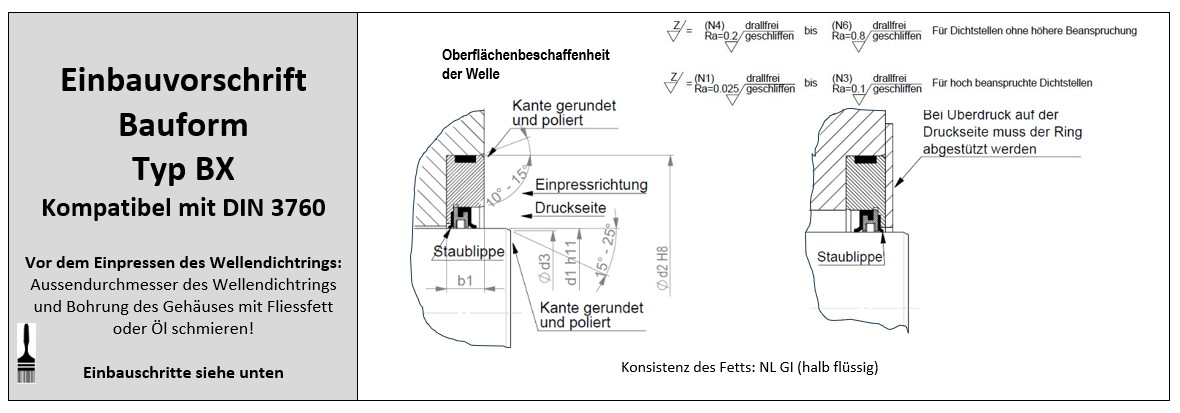

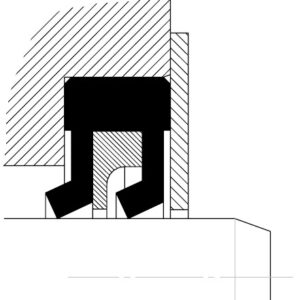

Bauform Typ BX. DIN 3760 kompatibel

Die Dichtlippe ist der Einpressrichtung gleich- oder gegengerichtet.

Die Dichtung kann mit oder ohne Staublippe ausgestattet werden. Sie kann auch als Ersatz für Dichtungen nach DIN 3760 verwendet werden.

Einbauvorschrift

Einbauschritte

Massliste

PK Ausführung

Bestellangaben

  • Wellendichtring Typ BX
  • Wellendurchmesser d1
  • Bohrungsdurchmesser d2
  • Breite des Wellendichtrings b1
  • Material Manschette
  • Material Stützteil
  • Einsatztemperatur
  • Druck (Standard bis 10 bar)
  • Umfangsgeschwindigkeit (bis 32 m/s)

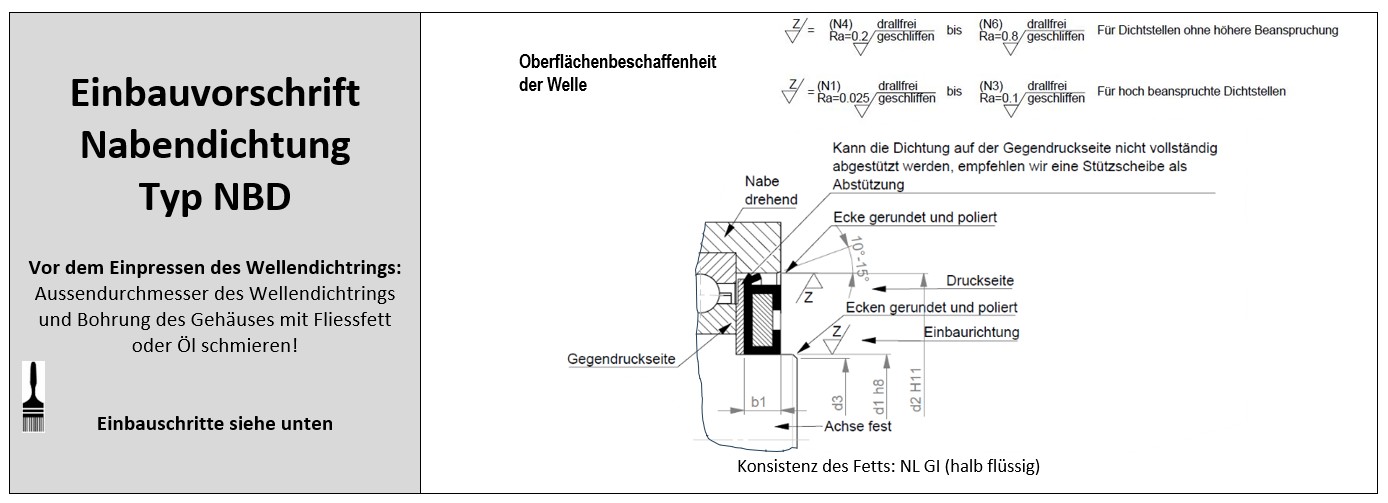

Bauform Typ NBD

Bauform Typ NBD

Die Dichtung ist fest auf der Welle montiert und dichtet die drehende Nabe dauerhaft zuverlässig ab.

Einbauvorschrift

Einbauschritte

Massliste

PK Ausführung

Bestellangaben

  • Wellendichtring Typ NBD
  • Wellendurchmesser d1
  • Bohrungsdurchmesser d2
  • Breite des Wellendichtrings b1
  • Material Manschette
  • Material Stützteil
  • Einsatztemperatur
  • Druck (Standard bis 10 bar)
  • Umfangsgeschwindigkeit (bis 32 m/s)

Montage Dichtring Video
