Stützteile
Die Stützteile der Normalausführung werden aus unlegiertem Stahl nach DIN 1624 (St.12) hergestellt. Für Sonderausführungen kann rostfreier, säurebeständiger Stahl nach DIN 1.4301, oder nicht magnetische Materialien verwendet werden.
Druckbereiche
Bei Druckbeaufschlagung ermöglicht die kurze Dichtlippe einen kleinen Hebelarm, so dass ohne zusätzliche Stützteile – im Gegensatz zu normalen Dichtringen mit Wurmfeder – weit höhere Druckbereiche abgedeckt werden können. Im Bereich von grösser als 6 bar bitte unsere technische Beratung einholen und Druckwert bei Bestellung angeben. Für wechselwirkende Drücke (Unterdruck zu Überdruck) wird die Bauform AC angewendet.

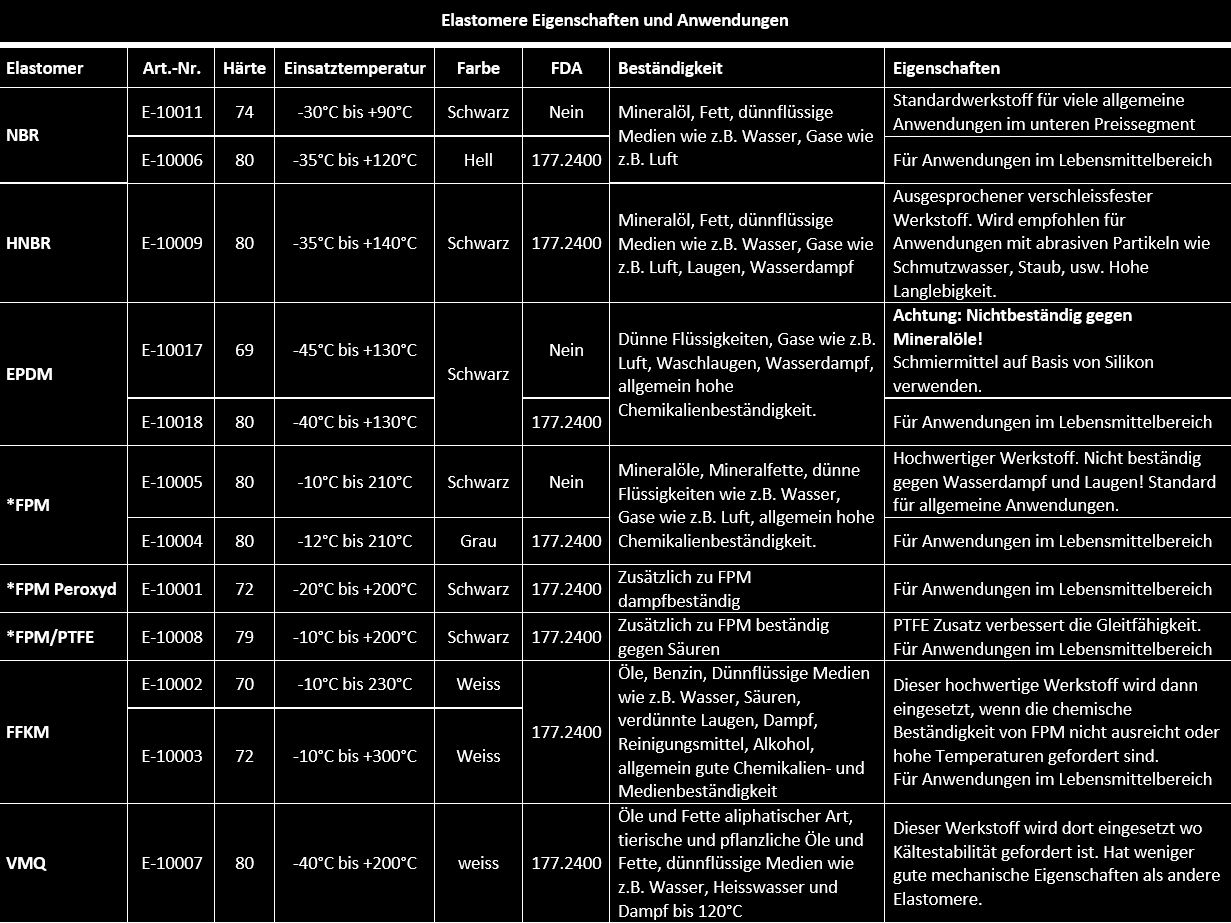

Elastomere Eigenschaften und Anwendungen
Art.-Nr.: E-10011
Härte: 74
Einsatztemperatur: -30°C bis +90°C
Farbe: Schwarz
FDA: Nein
Eigenschaften: Standardwerkstoff für viele allgemeine Anwendungen im unteren Preissegment
Art.-Nr.: E-10006
Härte: 80
Einsatztemperatur: -35°C bis +120°C
Farbe: Hell
FDA: 177.2400
Eigenschaften: Für Anwendungen im Lebensmittelbereich
Beständigkeit: Mineralöl, Fett, Wasser, Gase wie z.B. Luft
Art.-Nr.: E-10009
Härte: 80
Einsatztemperatur: -35°C bis +140°C
Farbe: Schwarz
FDA: 177.2400
Eigenschaften: Ausgesprochener verschleissfester Werkstoff. Wird empfohlen für Anwendungen mit abrasiven Partikeln wie Schmutzwasser, Staub, usw. Hohe Langlebigkeit.
Beständigkeit: Mineralöl, Fett, Wasser, Gase wie z.B. Luft, Laugen, Wasserdampf
Härte: 69
Einsatztemperatur: -45°C bis +130°C
Farbe: Schwarz
FDA: Nein
Eigenschaften: Achtung: Nichtbeständig gegen Mineralöle!
Schmiermittel auf Basis von Silikon verwenden.
«Outdoor rubber» bei Sonneneinstrahlung
Art.-Nr.: E-10018
Härte: 80
Einsatztemperatur: -40°C bis +130°C
Farbe: Schwarz
FDA: 177.2400
Eigenschaften: Für Anwendungen im Lebensmittelbereich
CIP Systeme
Beständigkeit: Gase wie z.B. Luft, Waschlaugen, Wasserdampf, allgemein hohe Chemikalienbeständigkeit,
8-tung verträgt sich nicht mit Mineralölen!!
Art.-Nr.: E-10005
Härte: 80
Einsatztemperatur: -10°C bis 210°C
Farbe: Schwarz
FDA: Nein
Eigenschaften: Hochwertiger Werkstoff. Nicht beständig gegen Wasserdampf und Laugen! Standard für allgemeine Anwendungen. Für Oberflächengeschwindigkeiten > 8m/s
Art.-Nr.: E-10004
Härte: 80
Einsatztemperatur: -12°C bis 210°C
Farbe: Grau
FDA: 177.2400
Eigenschaften: Für Anwendungen im Lebensmittelbereich
Beständigkeit: Mineralöle, Mineralfette, Wasser, Gase wie z.B. Luft, Säuren, allgemein hohe Chemikalienbeständigkeit.
Art.-Nr.: E-10001
Härte: 72
Einsatztemperatur: -20°C bis +200°C
Farbe: Schwarz
FDA: 177.2400
Eigenschaften: Für erhöhte Anforderungen
Beständigkeit: Zusätzlich zu FPM dampfbeständig
Art.-Nr.: E-10008
Härte: 79
Einsatztemperatur: -10°C bis +200°C
Farbe: Schwarz
FDA: 177.2400
Eigenschaften: PTFE Zusatz verbessert die Gleitfähigkeit. Für Anwendungen im Lebensmittelbereich
Beständigkeit: Mineralöle, Mineralfette, Wasser, Gase wie z.B. Luft, Säuren, allgemein hohe Chemikalienbeständigkeit.
Härte: 70
Einsatztemperatur: -10°C bis 230°C
Farbe: Weiss
FDA: 177.2400
Art.-Nr.: E-10003
Härte: 72
Einsatztemperatur: -10°C bis +300°C
Farbe: Weiss
FDA: 177.2400
Eigenschaften: Dieser hochwertige Werkstoff wird dann eingesetzt, wenn die chemische Beständigkeit von FPM nicht ausreicht oder hohe Temperaturen gefordert sind.
Auch für Anwendungen im Lebensmittelbereich
Sehr teurer Werkstoff.
Beständigkeit: Öle, Benzin, Dünnflüssige Medien wie z.B. Wasser, Säuren, verdünnte Laugen, Dampf, Reinigungsmittel, Alkohol, sehr gute Chemikalien- und Medienbeständigkeit
Art.-Nr.: E-10007
Härte: 80
Einsatztemperatur: -40°C bis +200°C
Farbe: Weiss
FDA: 177.2400
Eigenschaften: Dieser Werkstoff wird dort eingesetzt wo Kältestabilität gefordert ist. Hat weniger gute mechanische Eigenschaften als andere Elastomere.
Beständigkeit: Öle und Fette aliphatischer Art, tierische und pflanzliche Öle und Fette, Wasser, Heisswasser und Dampf bis 120°C

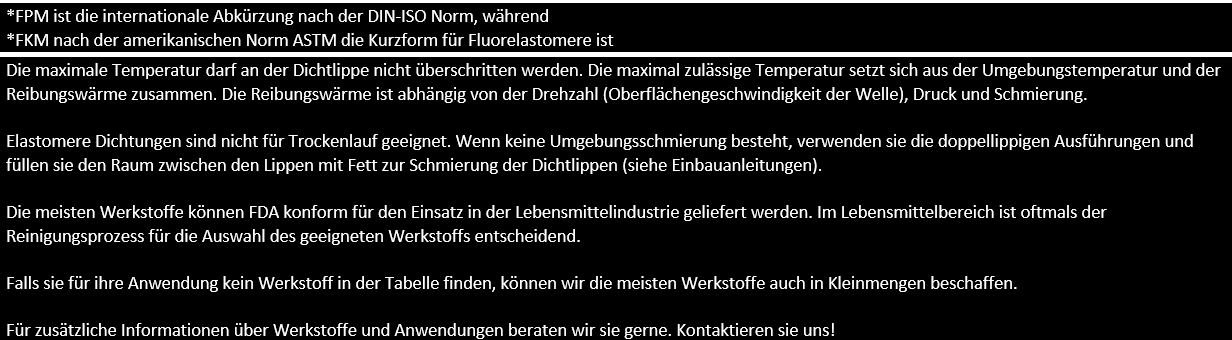

*FPM ist die internationale Abkürzung nach der DIN-ISO Norm, während
*FKM nach der amerikanischen Norm ASTM die Kurzform für Fluorelastomere ist
Die maximale Temperatur darf an der Dichtlippe nicht überschritten werden. Die maximal zulässige Temperatur setzt sich aus der Umgebungstemperatur und der Reibungswärme zusammen. Die Reibungswärme ist abhängig von der Drehzahl (Oberflächengeschwindigkeit der Welle), Druck und Schmierung. Wird ein Werkstoff dauerhaft an der Grenze seiner Temperaturbeständigkeit betrieben, verkürzt sich die Lebensdauer.
Elastomere Dichtungen sind nicht für Trockenlauf geeignet. Wenn keine Umgebungsschmierung besteht, verwenden sie die doppellippigen Ausführungen und füllen sie den Raum zwischen den Lippen mit Fett zur Schmierung der Dichtlippen (siehe Einbauanleitungen).
Die meisten Werkstoffe können FDA konform für den Einsatz in der Lebensmittelindustrie geliefert werden. Im Lebensmittelbereich ist oftmals der Reinigungsprozess für die Auswahl des geeigneten Werkstoffs entscheidend.
Falls Sie für ihre Anwendung keinen Werkstoff in der Tabelle finden, können wir die meisten Werkstoffe auch in Kleinmengen beschaffen.
Für zusätzliche Informationen über Werkstoffe und Anwendungen beraten wir sie gerne. Kontaktieren sie uns!
